Módulo de Display TFT LCD de 3.2 polegadas com Resolução de 240x320 e Interface Paralela MCU de 16 bits para Eletrodomésticos

Nome da marca:	Genyu
MOQ:	10
preço:	CN¥19.57-27.39

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Cantão, China

Tamanho de exibição:

3,2 polegadas

Modo de exibição:

240*320

Unidade IC:

ILI9341V

Interface:

MCU paralelo 16 bits

Ângulo de visão:

12 horas

Luz de fundo:

LED branco

Fonte de energia:

3,3 v

Tamanho do módulo:

55,04x77,7x2,4mm

Área Ativa:

48.6*64,8 mm

Luminância:

260cd/m2

Resolução:

240RGBx320 pixels

Temperatura operacional:

-10~60°C

Tipo de exibição:

TFT

Estrutura:

LCD + IC + FPC + BL

Direção de visualização:

12 horas

Destacar:

3Display LCD TFT de 2 polegadas

Módulo LCD de resolução 240 x 320

Painel LCD de interface paralela MCU 16Bit

Descrição do produto

Módulo de Display TFT LCD de 3.2 Polegadas 240x320

Módulo TFT LCD compacto de 3.2 polegadas com resolução de 240x320, projetado especificamente para aplicações em eletrodomésticos.

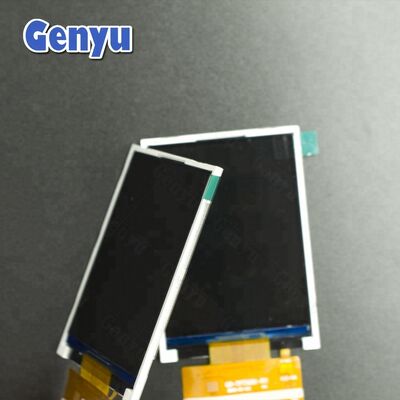

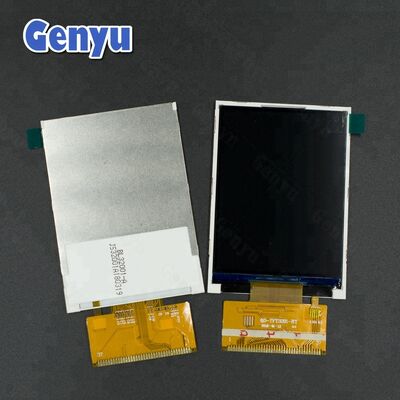

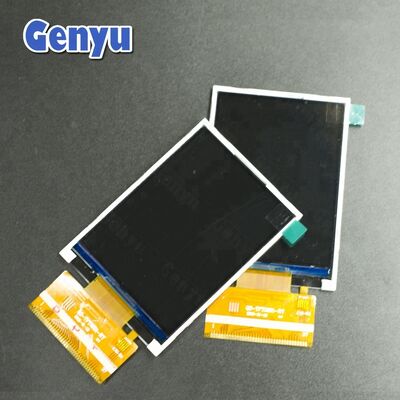

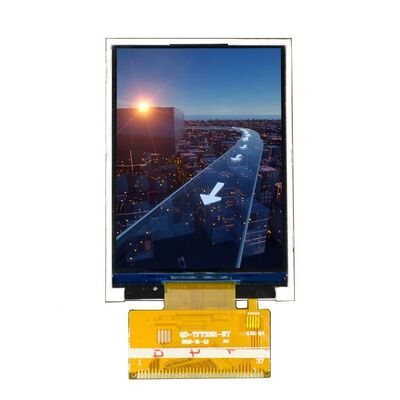

Imagens do Produto

Especificações Técnicas

Tipo de Display	TFT LCD de 240RGB × 320 Pontos
Tamanho da Tela	3.2 polegadas
Interface	MCU Paralelo 16Bit / 8Bit
Controlador IC	ILI9341V
Luminância	260 cd/m²
Fonte de Alimentação	2.8V
Resolução	240RGB × 320 pixels
Tamanho do Módulo	55.04 × 77.7 × 2.4 mm
Área de Visualização	48.6 × 64.8 mm
Direção de Visualização	12 horas
Temperatura de Operação	-10°C a 60°C

Definição dos Pinos

Nº do Pino	Nome do Pino	Nº do Pino	Nome do Pino
1	GND	25	GND
2	VCC(2.8V)	26	YD
3	IOVCC	27	XR
4	CS	28	YU
5	RS	29	XL
6	WR	30-34	LEDK1-LEDK5
7	RD	35	NC
8	RESET	36	LEDA
9-24	DB1-DB17	37	IMO

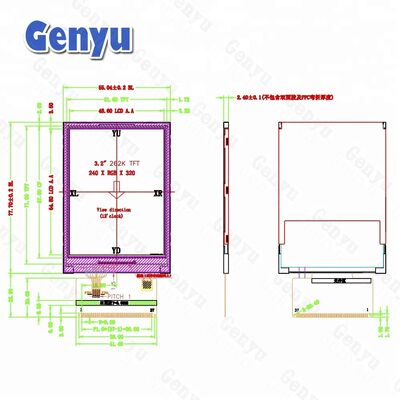

Detalhes da Estrutura

Design de módulo integrado LCD + IC + FPC + Backlight

Embalagem e Envio

Termos de Pagamento

T/T, Western Union, Paypal - Por favor, entre em contato conosco antes do pagamento

Prazo de Entrega

Itens enviados em até 3 dias úteis após o pagamento
DHL/UPS/FedEx/TNT: 2-5 dias úteis
EMS: 7-10 dias úteis
CPAM/HKPAM: 10-30 dias úteis

Embalagem

Saco antiestático ou saco bolha (para amostras)
Palete de plástico
Caixa de papelão

Nossas Vantagens

Datasheets Detalhados: Documentação técnica completa, incluindo especificações de tela/módulo/driver IC e circuitos de aplicação
Suporte de Código Fonte: Código fonte completo ou código de inicialização fornecido
Suporte Técnico: Equipe de engenharia experiente oferecendo serviços técnicos abrangentes
Serviços de Personalização: FPC, PCB e design de módulo personalizados disponíveis
Desenvolvimento de Soluções: Soluções de função especial adaptadas às suas necessidades

Compromisso de Qualidade e Serviço

Suporte Técnico: Disponível durante todo o seu processo de desenvolvimento

Garantia de Qualidade: Todos os produtos passam por testes de envelhecimento com inspeção visual e elétrica 100%

Compatibilidade do Produto: Notificação antecipada de atualizações com perfeita compatibilidade retroativa

Garantia: Período de garantia do produto de 12 meses

Perguntas Frequentes

Capacidade de Produção

Instalação de produção de 30.000m² com mais de 800 funcionários nas divisões de LCD/LCM

Controle de Qualidade

Certificado ISO9001, RoHS, CE com controle de qualidade abrangente do início ao fim

Quantidade Mínima de Pedido

Sem limites rigorosos para modelos padrão; MOQ de modelos personalizados depende do tamanho do LCD

Prazos de Entrega

Modelos padrão: em estoque ou 1-2 semanas; Modelos personalizados: 5-6 semanas

Amostras

Amostras gratuitas disponíveis com frete grátis na China; LCD personalizado geralmente 5-8 amostras gratuitas

Personalização

Serviços completos de OEM disponíveis, incluindo displays LCD TN, HTN, STN, FSTN VA/BTN e painéis de toque

Gama de Produtos

Display LCD, Display AMOLED, Display OLED, TFT LCD, Backlight, LCD Personalizado, LCD COG, Módulo LCD COB, Módulo TFT LCD, Display LCD Gráfico, LCD Segmentado, LCD 128x64

Suporte Técnico

Desenhos técnicos completos, dados do driver IC, códigos de inicialização e suporte de engenharia

Locais de Fábrica

Fábricas em Shenzhen e Província de JiangXi - Bem-vindo para visitar com serviço de busca no Aeroporto de Shenzhen Bao'an ou na estação de trem de alta velocidade Shenzhen North

Informações de Contato

Contato: Erica

Experiência: 20 anos na fabricação de painéis micro LCD

Serviços Oferecidos:

Aceitação de pequenos pedidos
Alta qualidade com preços competitivos
Prazos de produção em massa garantidos
Serviços técnicos gratuitos
Peças de reposição suficientes com cada pedido
