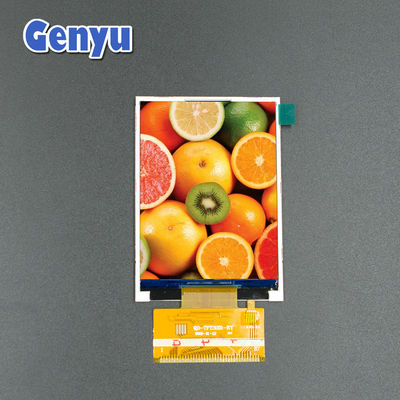

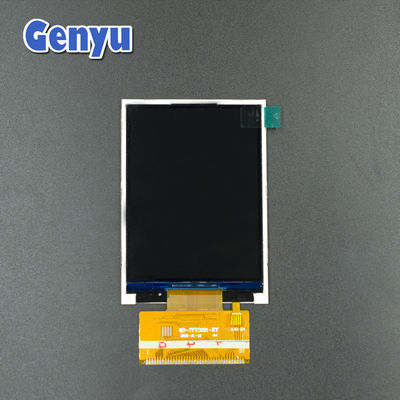

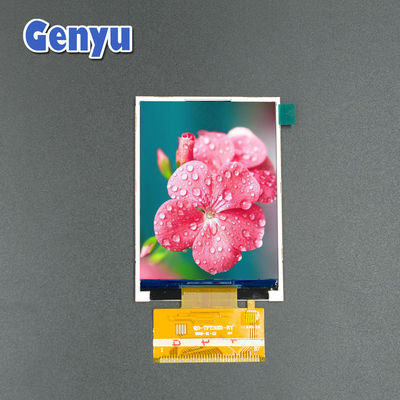

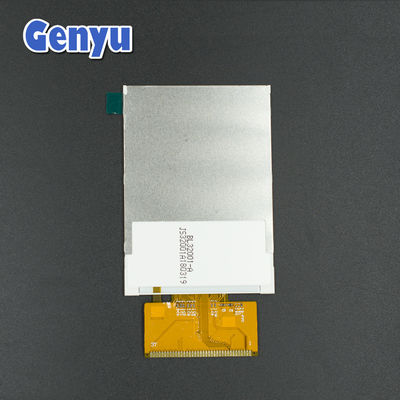

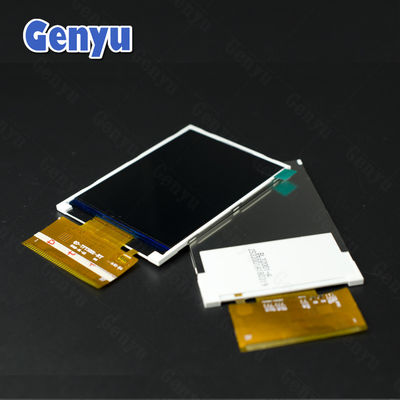

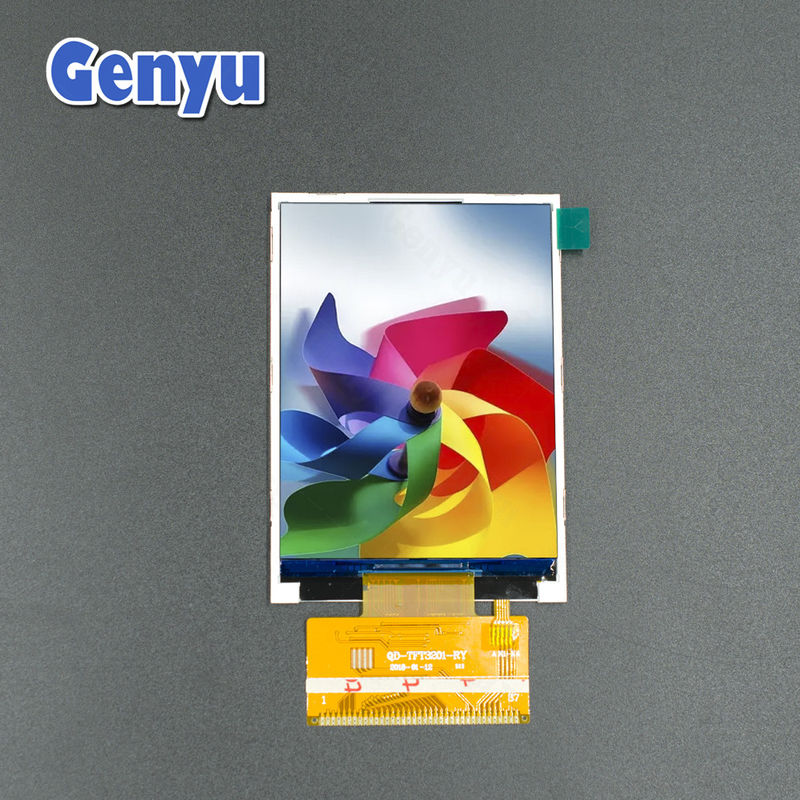

MCU Interface 3,2 polegadas TFT tela LCD 240x320 pixels ILI9341 37pin FPC

MCU Interface 3,2 polegadas TFT tela LCD 240x320 pixels ILI9341 37pin FPC

Nome da marca:	Genyu
Número do modelo:	GY32001A0-00
MOQ:	1000 peças
preço:	Negociável
Condições de pagamento:	T/T, Paypal, Western Union, MoneyGram, cartão de crédito
Capacidade de abastecimento:	300 mil peças/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

RoHS, ISO9001: 2015

Tamanho do painel:

3.2 polegadas (diagonal)

Definição do LCD:

240 x 320 pontos

Ângulo de visão:

Às 12 horas.

IC do condutor:

ST7789V3

interface:

MCU 8/16 bits

FPC:

37PIN

Detalhes da embalagem:

Caixas de cartão e bandejas antiplástico

Habilidade da fonte:

300 mil peças/mês

Destacar:

3Ecrã LCD TFT de 0

2 polegadas

Ecrã LCD TFT de 37 pinos

Descrição do produto

3Ecrã LCD TFT de 2 polegadas 240x320 pixels ILI9341 FPC de 37 pinos com interface MCU

Conectação e utilização do LCD TFT de 3,2 polegadas:

Passo 1: Conecte o ecrã ao seu microcontrolador de acordo com o pin-out.
Passo 2: Instale as bibliotecas necessárias (por exemplo, Adafruit_GFX e Adafruit_ILI9341 para Arduino).
Passo 3: Escrever código para inicializar a exibição e começar a desenhar gráficos ou exibir texto.
Passo 4: Se a tela tiver capacidades de toque, você também pode inicializar a funcionalidade de toque e processar a entrada do usuário.

Exemplos de projectos:

Estação Meteorológica Arduino: Mostrar dados meteorológicos em tempo real (temperatura, umidade, etc.) no ecrã.
Relógio digital: Um pequeno relógio baseado em Arduino que mostra a hora e pode incluir outros recursos como alarmes ou exibições de temperatura.
Interface de controlo para robôsDisplay live data and control interfaces for robotic systems: exibir dados em tempo real e interfaces de controlo para sistemas robóticos.
Mini Media Player: Um pequeno projeto que exibe fotos, informações de música ou mesmo vídeo se você incluir suporte de reprodução de mídia.
Consola de jogos: Um simples sistema de jogos portátil, como um emulador de jogos retro, pode usar essa tela para gráficos.

Parâmetros básicos:

- Não, não.	Ponto de referência	Especificações
1	Nome do produto	3.2 polegadas LCD TFT
2	Tipo de LCD	TN Transmissor
3	Ângulo de visão	Às 12 horas.
4	Resolução	240x320 pontos
5	Temperatura de funcionamento	-10 ~ +60°C
6	Temperatura de armazenamento	-20~+70°C
7	Conector FPC	37PIN, tipo de solda
8	Diretor IC ((COG)	ILI9341V
9	Interface	8/16-bit Paralelo/MCU
10	Tipo de luz de fundo	6-LED, branco
11	Dimensão de contorno	55.04 ((H) * 77.7 ((V) * 2.4 ((D) mm
12	Área ativa	48.6(H)* 64,8 ((V) mm

MCU Interface 3,2 polegadas TFT tela LCD 240x320 pixels ILI9341 37pin FPC 0

Ecrãs TFT (de 0,42 a 10,11 polegadas):

Desenvolvemos principalmente telas TFT LCD de tamanhos pequenos e médios, tamanhos como abaixo.

-- Tipo vertical:0.85", 1.5", 1.69", 1.77", 1.83", 2.0", 2.2", 2.36", 2.4", 2.8", 2.95", 3.2", 3.5", 3.97", 4.3", 4.45", 4.3", 5.5", 7", 8".

--- Tipo horizontal:0.42", 2.31", 3.5", 4.3", 5.0", 7.0", 10.1".

--- Tipo de barra:0.96", 1.05", 1.06", 1.08", 1.12", 1.14", 1.42", 1.45", 1.47", 1.65", 1.99", 2.25", 2.79", 3.13", 10.11".

--- Tipo quadrado:1.3", 1.44", 1.54", 3.95".

--- Forma redonda:0.71", 0.9", 0.99", 1.28", 1.32", 1.45", 1.46", 1.6", 2.1", 2.76", 3.54".

--- RTP

--- CTP

--- Luzes de fundo

Algumas peças podem ser personalizadas com base nas suas demandas,

incluindo FPC, Interface, Painel de Toque, Vidro de Cobertura e Backlight.

MCU Interface 3,2 polegadas TFT tela LCD 240x320 pixels ILI9341 37pin FPC 1

Características técnicas:

1.Tecnologia TFT (transistor de filme fino)

TFT LCD: A tecnologia de transistores de filme fino é um tipo de LCD de matriz ativa onde cada pixel é controlado por um transistor.Isso resulta em melhor qualidade de imagem com cores mais nítidas e taxas de atualização mais rápidas do que os LCDs de matriz passiva mais antigos.
Iluminação de fundo: O ecrã utiliza uma luz LED que ajuda a iluminar o ecrã, tornando-o visível em várias condições de iluminação.
Ângulo de visão: As telas TFT têm ângulos de visão decentes, mas podem não ser tão largas quanto as tecnologias de tela mais avançadas como o IPS (In-Plane Switching).

2.Opções de interface

SPI (Serial Peripheral Interface): A interface mais comum para estes ecrãs, especialmente em sistemas embutidos.Arduino,ESP32,STM32, etc.).
Paralelo: Alguns TFT LCDs de 3,2 polegadas usam paraleloL comunicação, que requer mais pinos, mas proporciona transferência de dados mais rápida.
