Exibição LCD COG com interface SPI e IC de accionamento ST7567 para dispositivos portáteis com luz de fundo branca ou azul

Nome da marca:	Genyu
MOQ:	1
preço:	$1.90-2.40

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Cantão, China

Tipo de exibição:

FSTN, Transmissivo, Positivo

Resolução:

128x64 pontos

Método de direção:

1/65 DEVER, 1/9 BAIS

Ângulo de visão:

6 horas

Interface:

Interface SPI

Unidade IC:

ST7567

Tamanho do módulo:

58,5*39,7*5,2mm

Luz de fundo:

Branco ou Azul

Área de visualização:

53,60*28,60mm

Temperatura de trabalho:

-10~60°C

Temperatura de armazenamento:

-20 ~ 70 °C

Tipo de conexão:

RODA DENTEADA + FPC

Fonte de energia:

Vop=8,2 V; Vdd=2,8V

Tamanho de exibição:

2,15 polegadas

Contagem de alfinetes:

Destacar:

Visor LCD COG da interface SPI

ST7567 Drive IC FSTN LCD positivo

LCD com luz de fundo branca ou azul 128x64 pontos

Descrição do produto

Tela LCD COG 128x64 Pontos com Controlador ST7567

Tela LCD positiva FSTN de alta qualidade com resolução de matriz de pontos 128x64, projetada especificamente para dispositivos portáteis e aplicações embarcadas.

Configuração de Pinos da Interface SPI

Pino	1	2	3	4	5	6	7	8	9	10
Símbolo	CS1B	/RES	A0	D6(SCL)	D7(SDA)	VDD	VSS	V0	XV0	VG

Especificações Técnicas

Tipo de Display: Tela LCD FSTN, display gráfico de matriz de pontos 128x64
Tecnologia: Tela LCD Transmissiva, tipo Positivo
Interface: SPI de 4 fios
CI de Driver: ST7567 (COG - Chip On Glass)
Ângulo de Visão: 6 HORAS
Fonte de Alimentação: Vop=8.2V; Vdd=2.8V
Opções de Luz de Fundo: LED Branco ou Azul

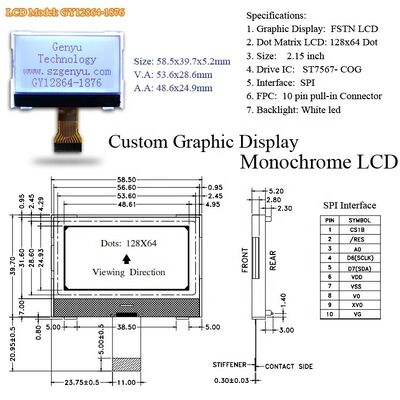

Dimensões Físicas

Estrutura: LCD + CI + FPC + BL

Tamanho do Módulo: 58.50×39.70×5.20 mm

Área de Visualização: 53.60×28.60 mm

Temperatura de Trabalho: -10°C a 60°C

Temperatura de Armazenamento: -20°C a 70°C

Conexão: COG + FPC

Precisa de informações técnicas adicionais? Requer diagramas de pinos do conector FPC ou design de layout LCD personalizado? Entre em contato com nossa equipe técnica para obter assistência.

Modelos de Produto

GY12864-1876W: LCD Positivo com luz de fundo Branca
GY12864-1876B: LCD Positivo com luz de fundo Azul

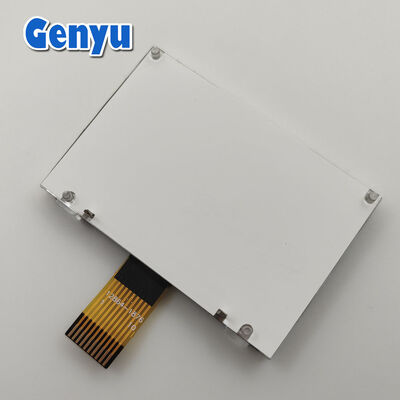

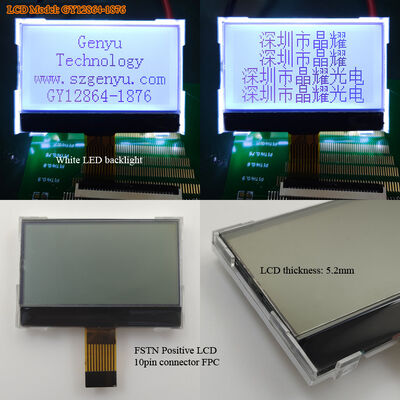

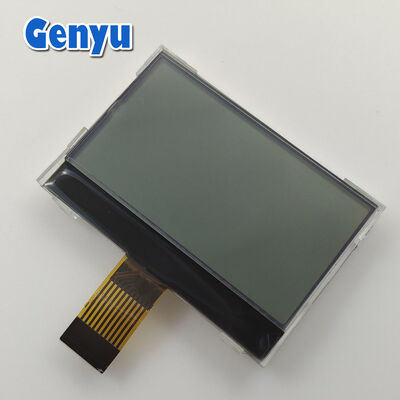

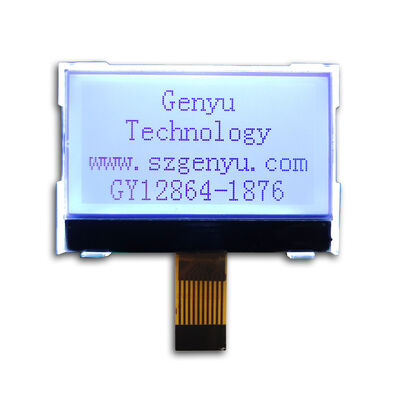

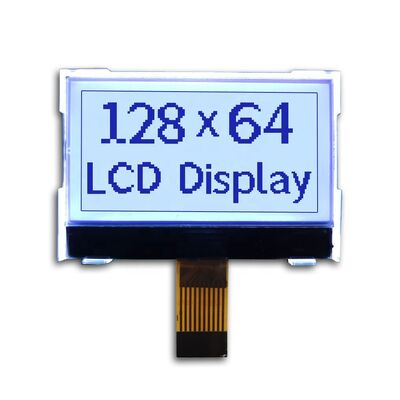

Imagens do Produto

Produtos LCD Relacionados

LCD COG de 1.7 Polegadas 128×64: Com Placa PCB, Display LCD Positivo FSTN, LCD COB 14 pinos CI Driver UC1701, interface SPI
LCD de 2.76 Polegadas 19264: Display LCD FSTN Positivo/Negativo, LCD COG 24 pinos CI Driver UC1604, interface SPI
LCD de 2.7 Polegadas 12864: Display LCD FSTN Positivo/Negativo, LCD COG 24 pinos CI Driver UC1604, luz de fundo Azul ou Branca
Tela Pequena de 1.46 Polegadas: LCD gráfico de matriz de pontos 128×64, conector FSTN COG de 14 pinos, Tela LCD Monocromática Preto e Branco

Pedidos e Suporte

Termos de Pagamento

T/T, Western Union, Paypal. Entre em contato conosco antes de efetuar o pagamento.

Opções de Entrega

Os itens são enviados em até 3 dias úteis após a confirmação do pagamento.
DHL/UPS/FedEx/TNT: 2-5 dias úteis
EMS: 7-10 dias úteis
CPAM/HKPAM: 10-30 dias úteis

Embalagem

Saco antiestático ou saco bolha (para amostras)
Palete de plástico
Caixa de papelão

Para especificações técnicas, requisitos personalizados ou preços por volume, entre em contato com nossos especialistas em LCD hoje mesmo.
