Detalhes dos produtos

Para casa produtos

Módulos de Display LCD Genyu Monocromáticos Cob Design TN/HTN/STN/FSTN Placa LCD de 7 Segmentos Tamanho do Display 76*58 mm e LEDs Verdes

Nome da marca:	Genyu
MOQ:	1000 peças
preço:	$1.95/pieces 1000-4999 pieces

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Cantão, China

Tipo:

Tamanho de exibição:

76*58mm

Tipo de fornecedor:

fabricante

Nome do produto:

Módulo de display LCD personalizado de 7 segmentos

Tipo de LCD:

HTN, positivo

Tamanho da tela:

64(L)*41(A)*9(P) mm

Tamanho do módulo:

76(L)x58(A)x19,7(P) mm

Drive IC:

HT1621

Luz de fundo:

LEDs verdes

Ângulo de visão:

6 horas

Tipo de polarizador:

Transmissivo

Modo de unidade:

Dever 1/4, Viés 1/3

Temperatura operacional:

-10~+60℃

Destacar:

Módulos de Display LCD Monocromáticos Cob Design

Módulos de Display LCD Monocromáticos de 7 Segmentos

Descrição do produto

Módulos de display personalizados Genyu flexíveis STN/HTN/TN/FSTN, placa LCD de 7 segmentos, fornecedor chinês de LCD

Módulos de Display LCD Genyu Monocromáticos Cob Design TN/HTN/STN/FSTN Placa LCD de 7 Segmentos Tamanho do Display 76*58 mm e LEDs Verdes 0

Descrição do Produto

1. Marca: Genyu

Número do Modelo: GY88128-25

Modo de Exibição	Módulos de Display de Segmento COB
Passo do PIN	2,54 mm
Tamanho da Tela	64(L)41(A)9(P) mm
Tamanho do Módulo	76(L)x58(A)x19,7(P) mm
Segmento da Tela	LCD Personalizado por Segmento
IC de Controle/Driver	HT1621
Cor da Exibição/BL LED	BRANCO /AZUL/ VERMELHO /AMARELO /VERDE /RGB FULL COLOR
Ângulo de Visão	6 horas LCD LED SCREEN
Modo de Exibição	TN HTN positivo transmissivo
Parâmetro LCD	Duty1/4 Bias1/3
Parâmetro LCD	BL I=30MA
Parâmetro LCD	VOP=4.2V
Temperatura de Operação	-10~+60℃
Área de Visualização	40,5 * 20,1mm

Detalhes da Interface PIN:

HTN CNI	1	DATA	HTN CN2	1	N.C
	2	RW		2	FUNCT2
	3	BL		3	VDD(5V)
	4	CS		4	FUNCTION
	5	VSS		5	ON.P
	6	FUNCT2		6	SW2
	7	VDD(5V)
	8	FUNCTION
	9	ON.P
	10	SW2

3. O Desenho

Módulos de Display LCD Genyu Monocromáticos Cob Design TN/HTN/STN/FSTN Placa LCD de 7 Segmentos Tamanho do Display 76*58 mm e LEDs Verdes 1

Quer mais?

O Diagrama do Conector PIN/FPC pretendido?

Design do layout do LCD de acordo com a sua imagem da tela?

Entre em contato conosco, meu amigo, apenas clique aqui!

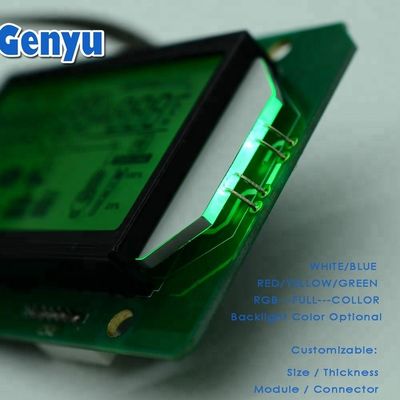

Imagens Detalhadas do LCD

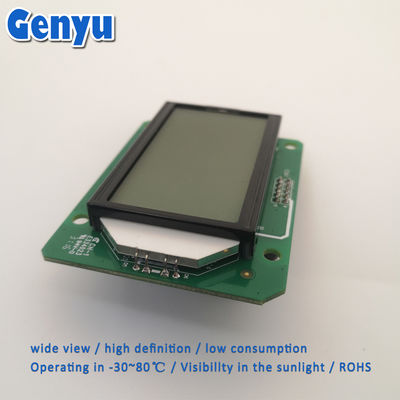

FRENTE DA TELA LCD

Módulos de Display LCD Genyu Monocromáticos Cob Design TN/HTN/STN/FSTN Placa LCD de 7 Segmentos Tamanho do Display 76*58 mm e LEDs Verdes 2

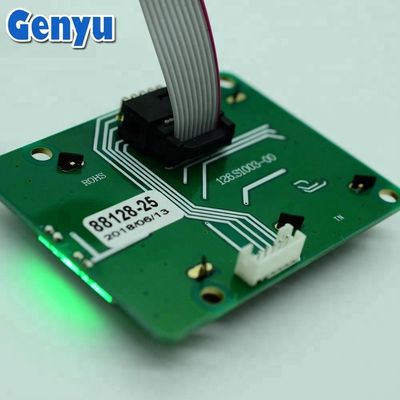

VERSO DA TELA LCD

Módulos de Display LCD Genyu Monocromáticos Cob Design TN/HTN/STN/FSTN Placa LCD de 7 Segmentos Tamanho do Display 76*58 mm e LEDs Verdes 3

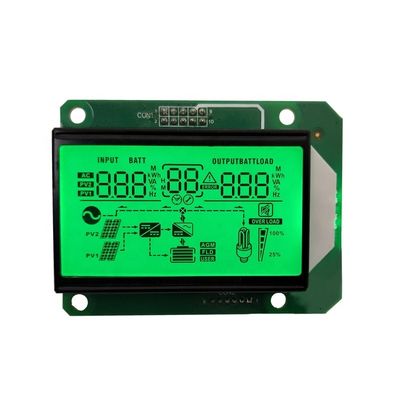

QUANDO A LUZ DE FUNDO NÃO ESTIVER FUNCIONANDO

Módulos de Display LCD Genyu Monocromáticos Cob Design TN/HTN/STN/FSTN Placa LCD de 7 Segmentos Tamanho do Display 76*58 mm e LEDs Verdes 4

Módulos de Display LCD Genyu Monocromáticos Cob Design TN/HTN/STN/FSTN Placa LCD de 7 Segmentos Tamanho do Display 76*58 mm e LEDs Verdes 5

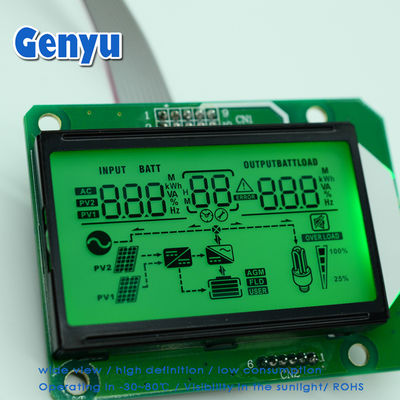

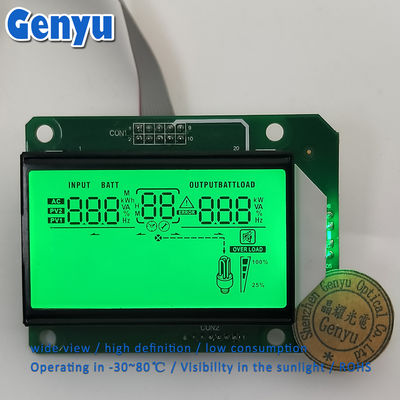

QUANDO A LUZ DE FUNDO VERDE ESTIVER FUNCIONANDO

Módulos de Display LCD Genyu Monocromáticos Cob Design TN/HTN/STN/FSTN Placa LCD de 7 Segmentos Tamanho do Display 76*58 mm e LEDs Verdes 6

Módulos de Display LCD Genyu Monocromáticos Cob Design TN/HTN/STN/FSTN Placa LCD de 7 Segmentos Tamanho do Display 76*58 mm e LEDs Verdes 7

Módulos LCD Relacionados

Mais Módulos de Display LCD de Segmento para Produtos de Energia Elétrica/Inversor Solar/UPS

Informações da Empresa

Nossos Serviços

Módulos de Display LCD Genyu Monocromáticos Cob Design TN/HTN/STN/FSTN Placa LCD de 7 Segmentos Tamanho do Display 76*58 mm e LEDs Verdes 14

Módulos de Display LCD Genyu Monocromáticos Cob Design TN/HTN/STN/FSTN Placa LCD de 7 Segmentos Tamanho do Display 76*58 mm e LEDs Verdes 15

Embalagem e Envio

Entrega

Os itens serão enviados em até 3 dias úteis após o recebimento do pagamento.

Por DHL/UPS/FedEx/TNT: cerca de 2-5 dias úteis.
Por EMS: cerca de 7-10 dias úteis.
Por CPAM/HKPAM: cerca de 10-30 dias úteis.

Embalagem

1. Escolha uma embalagem eletrostática adequada de acordo com o tamanho do produto e use uma caixa de avião com espuma para garantir que o produto não seja danificado durante o transporte.

2. Três tipos de saco antiestático ou saco bolha, Palete de plástico e Caixa de cartão.

3. Tipo de Embalagem: Envolto em filme de bolha de ar e coberto por bandejas antiestáticas e, em seguida, embalado em caixas adequadas.

A embalagem é capaz de suportar manuseio bruto.

Módulos de Display LCD Genyu Monocromáticos Cob Design TN/HTN/STN/FSTN Placa LCD de 7 Segmentos Tamanho do Display 76*58 mm e LEDs Verdes 16

Módulos de Display LCD Genyu Monocromáticos Cob Design TN/HTN/STN/FSTN Placa LCD de 7 Segmentos Tamanho do Display 76*58 mm e LEDs Verdes 17

FAQ1

1.Q: Você é uma fábrica ou empresa comercial?

Somos uma fábrica localizada em Shenzhen e Jiangxi.

2.Q: Como posso obter as amostras?

A: Enviar consulta --Oferecer cotação --Confirmar cotação & pagar taxa de ferramentas -- Fornecer desenho -- confirmar desenho -- fazer ferramentas e amostras -- Amostras finalizadas -- Entrega via frete ou coleta marítima

3.Q: Quanto tempo posso esperar para obter a amostra?

A: Desenho de contorno: 2-3 dias Tempo da amostra: 10-15 dias úteis

4.Q: Você oferecerá uma amostra grátis?

A: Sim, geralmente fornecemos 1-3 peças de amostras grátis, você só precisa pagar a taxa de ferramentas.

5.Q: Você pode projetar o LCD de acordo com nossa demanda?

A: Claro. Nós lhe daremos a melhor taxa de ferramentas.

6.Q: Como fazer pedidos?

A: Se você confirmar que as amostras estão ok, envie-nos seu pedido de compra por e-mail ou fax, então enviaremos uma fatura para o pagamento do depósito. Precisamos saber as seguintes informações sobre seu pedido.
1)Informações do produto - Quantidade, número da peça
2)Tempo de entrega necessário.
3)Informações de envio - Nome da empresa, endereço, número de telefone e fax, porto de destino.
4)Detalhes de contato do despachante, se você tiver algum na China.

7.Q: Quanto tempo leva a produção em massa?

A: 25-30 dias úteis. Depende de diferentes quantidades de pedidos e números de peças.
