| Nome da marca: | Genyu |
| Número do modelo: | GY1503-24641A1 |
| MOQ: | 2100 partes |
| preço: | Negociável |
| Condições de pagamento: | T/T, Paypal, Western Union, MoneyGram, Credit Card |
| Capacidade de abastecimento: | 400K pcs/ Month |
OHT1623é um driver IC LCD comumente usado para controlar LCDs baseados em segmentos.
Condutor para ecrãs LCD estáticos e múltiplos:Apoia até256 segmentos.
Interface em série:Comunica através de umInterface tipo SPI de 3 fios.
Baixo consumo de energia:Ideal para aplicações a bateria.
Gerador de tensão de desvio integrado:Apoio1/2 ou 1/3 de condução de desvio.
Oscilador interno:Reduz a necessidade de um relógio externo.
Voltagem de funcionamento de largura:Normalmente2.4V a 5.5V.
RAM incorporada:Armazena dados de exibição para reduzir a carga de trabalho do microcontrolador.
CS(Seleção de chip) Permite a comunicação.
CLK(Relógio) Input de relógio de dados em série.
DADOSInput de dados em série.
VDD / VSS️ Alimentação.
VLCDVoltagem da unidade LCD.
SEGx / COMxO segmento LCD e as saídas comuns.
Parâmetros pormenorizados:
| - Não, não. | Ponto de referência | Especificações |
| 1 | Número do modelo | GY1503-24641A1 |
| 2 | Tipo de LCD | FSTN positivo, transmissível |
| 3 | Ângulo de visão | Às 12 horas. |
| 4 | Método de accionamento |
1/8 de carga, 1/4 de desvio, 5,0V
|
| 5 | Temperatura de funcionamento | -30~+80°C |
| 6 | Temperatura de armazenamento | -40 ~ +90°C |
| 7 | Conector | PIN, 39 números |
| 8 | Iluminação de fundo | LED, Branco |
| 9 | IC do condutor | HT1623 |

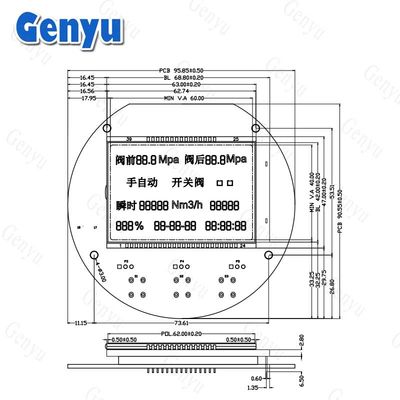

| 9 | Dimensão de contorno |
95.85 ((W) * 90.55(H) * 10,60 (T) mm |
| 10 | Área de visualização LCD | 60 ((W) * 40 ((H) mm |
Asegmento LCDé um tipo de ecrã de cristal líquido (LCD) que consiste em segmentos predefinidos, que podem ser ligados ou desligados individualmente para formar números, letras ou símbolos.Esses monitores são comumente usados em relógios digitais, calculadoras, medidores e outros aparelhos electrónicos simples.
Baixo consumo de energia️ Ideal para dispositivos a bateria.
Alto contraste¢ Boa visibilidade em diferentes condições de iluminação.
PersonalizávelOs segmentos podem ser concebidos para aplicações específicas.
Método de condução simples- Utiliza métodos de multiplexação ou de condução directa.
Relógios digitais
Calculadoras
Outros aparelhos de medição
Controles remotos
Contadores industriais
Eletrodomésticos (por exemplo, microondas, máquinas de lavar roupa)
1Q: Que produtos pode fornecer?
A. 1) Exibição LCD de segmento personalizado;
2) Módulos de exibição LCD gráfica/matriz de pontos monocromáticos;
3)Modulos de exibição micro OLED;
4) Painéis de exibição LCD TFT a cores;
5) Luzes de fundo LED.
2P:Qual é o processo para amostras personalizadas?
A: Enviar inquérito -- Oferecer orçamento -- Confirmar orçamento & Pagar custo de ferramentas -- Fornecer desenho -- Confirmar desenho -- Fazer ferramentas & amostras -- amostras terminadas -- Entrega por frete ou coleta marítima.
3. P: Quanto tempo posso obter oamostras personalizadas?
A:De acordo com os diferentes tipos de produtos, o tempo de entrega é diferente, geralmente cerca de 25-30 dias.
4P: Posso obter amostras grátis??
R: Sim, gostaríamos de fornecer 5-10 peças de amostras gratuitas após a ferramenta.
5Q: Qual é a quantidade mínima de encomenda?
R: O MOQ depende dos tamanhos do LCD.
6P: Quanto tempo leva para a produção em massa?
R: Normalmente 35-38 dias.
7P: Como controla a qualidade dos produtos?
R: Todos os produtos são 100% inspecionados antes da expedição.
