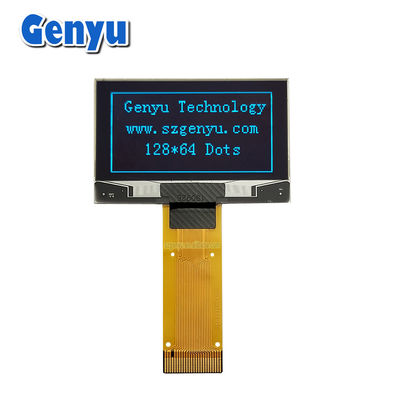

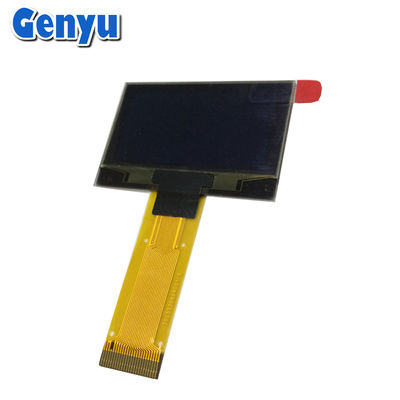

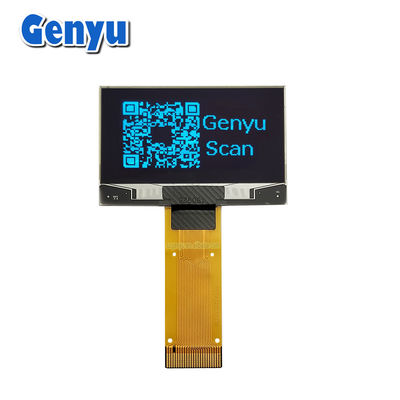

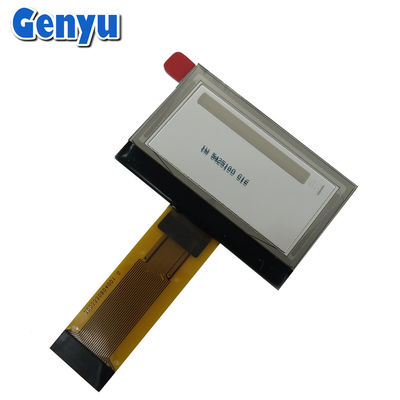

Interface Serial Painel de display OLED de 1,54 polegadas Cor azul 128x64 pontos 24PIN

Interface Serial Painel de display OLED de 1,54 polegadas Cor azul 128x64 pontos 24PIN

Nome da marca:	Genyu
Número do modelo:	GY12864-48
MOQ:	100 peças
preço:	Negociável
Condições de pagamento:	T/T, Paypal, Western Union, MoneyGram, cartão de crédito
Capacidade de abastecimento:	150 mil peças/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

RoHS, ISO9001: 2015

Tamanho do painel:

1.54 polegadas (diagonal)

Resolução:

Pontos 128*64

Mostrar cor:

azul

IC do condutor:

SPD0301ZD

FPC:

24pin

Detalhes da embalagem:

Caixas de cartão e bandejas antiplástico

Habilidade da fonte:

150 mil peças/mês

Destacar:

1Painel de exibição OLED de 54 polegadas

Interface Serial Display OLED de 1

54 polegadas

Descrição do produto

1Painel de exibição OLED de 54 polegadas Cor azul 128x64 pontos 24PIN com interface serial

O1.54 polegadas OLED SPD0301Display é um pequeno e monocromático ou colorido display OLED que utiliza oSPD0301É comumente usado em sistemas embutidos, relógios inteligentes, rastreadores de fitness e outros dispositivos portáteis que precisam de um ecrã compacto e de baixo consumo.

SPD0301 Visão geral do controlador:

OSPD0301é um driver/controlador OLED que suporta ambosmonocromáticoeOLED de corÉ tipicamente utilizado em aplicações pequenas e de baixa potência.SPI(e potencialmente I2C) para comunicação com um microcontrolador.

Enquanto oSPD0301O controlador não é tão comum como outros controladores OLED como oSSD1306, ainda é amplamente suportado em algumas bibliotecas para uso com Arduino e outros microcontroladores.

Parâmetros pormenorizados:

1	Nome da marca	Genyu
2	Número do modelo	GY12864-48
3	Modo de exibição	OLED ((Diodo Emitente de Luz Orgânico)
4	Cores	Azul
5	Tamanho	1.54 polegadas
6	Matriz de pontos	128 x 64 pixels
7	Tamanho do módulo	42.04 ((W) x27.22 ((H) x1.41 ((D) mm
8	Área de visualização	37.052 (W) x 19.516 ((H)mm
9	Área ativa	35.052 ((W) x17.516 ((H)mm
10	Tamanho do ponto	0.254 ((W) * 0.254 ((H) mm
11	Pitch de ponto	0.274 ((W) * 0.274 ((H) mm
12	IC de unidade	SPD0301ZD
13	Interface	Interface 6800/8080, interface serial de 4 fios, I2C
14	Conector FPC	24PIN, tipo de tomada
15	FPC Pitch	0.5 mm
16	Método de accionamento	VDD=1,65V~3,3V, Vin=11,5~12,5V
17	Ângulo de visão	160°

Interface Serial Painel de display OLED de 1,54 polegadas Cor azul 128x64 pontos 24PIN 0

Ecrãs OLED (de 0,42 a 3,12 polegadas):

Desenvolvemos principalmente telas OLED de tamanho pequeno e médio, incluindo 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" e 3,12", etc.

Podemos personalizar o FPC, Interface, Painel de Toque e placa de PCB com base em suas demandas.

Interface Serial Painel de display OLED de 1,54 polegadas Cor azul 128x64 pontos 24PIN 1

Pinout para OLED SPD0301 de 1,54 polegadas (SPI Interface):

O pinout típico para o1Display OLED SPD0301 de 54 polegadasUtilizando oSPIa interface pode ser a seguinte:

CCC: Fornecimento de energia (geralmente3.3Vou5V)).
GNDEm terra.
CS (Chip Select): SPI chip selecionar pin.
SCK (Relógio Serial)- O alfinete do relógio do SPI.
SDI (MOSI): Master Out Slave In (SPI pin de entrada de dados).
DC (Dados/Comando): Data/Command pin, utilizado para distinguir entre dados e comandos.
RES (Reset)Reinicie o pin para o visor.
CCC- Pin de alimentação.
GND- Pin de aterramento.
