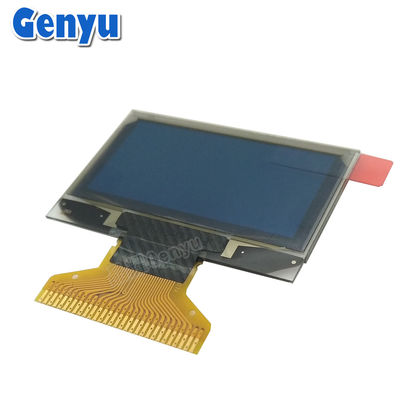

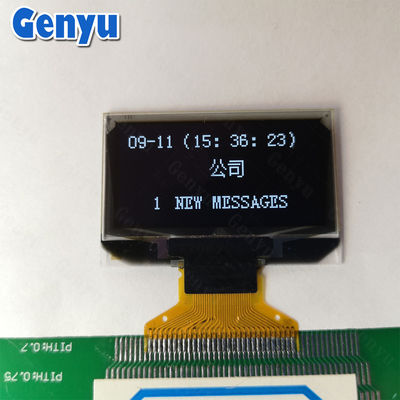

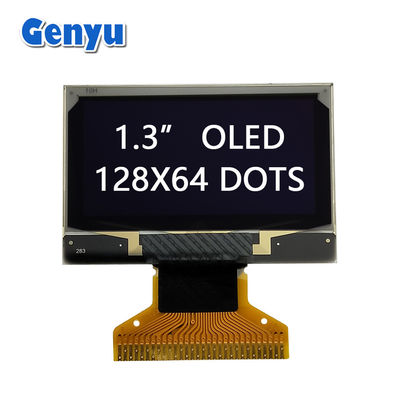

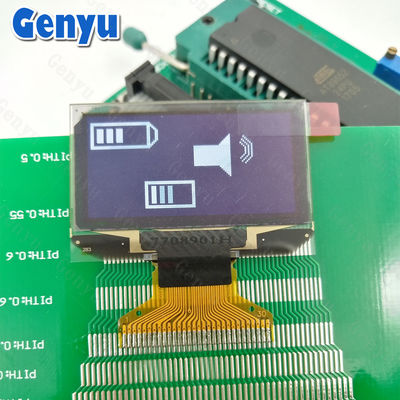

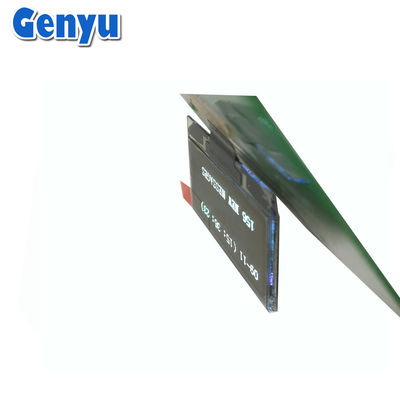

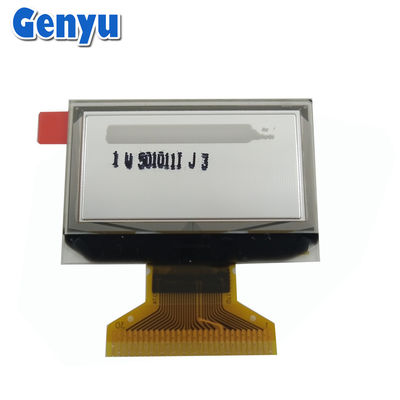

Display OLED de alto contraste de 1,3 polegadas 128x64 pontos SH1106 30PIN Soldagem FPC

Display OLED de alto contraste de 1,3 polegadas 128x64 pontos SH1106 30PIN Soldagem FPC

Nome da marca:	Genyu
Número do modelo:	GY12864-18
MOQ:	100 peças
preço:	Negociável
Condições de pagamento:	T/T, Paypal, Western Union, MoneyGram, cartão de crédito
Capacidade de abastecimento:	150 mil peças/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

RoHS, ISO9001: 2015

Tamanho do painel:

1.3 polegadas (diagonal)

Resolução:

Pontos 128*64

Mostrar cor:

Branco

IC do condutor:

SH1106

FPC:

30 pinos, soldagem

Detalhes da embalagem:

Caixas de cartão e bandejas antiplástico

Habilidade da fonte:

150 mil peças/mês

Destacar:

Display OLED de 1

3 polegadas de alto contraste

Exibição OLED de alto contraste 128x64

Descrição do produto

1.3 polegadas OLED Display Branco 128x64 pontos SH1106 30PIN Soldagem FPC

Características principais:

Tamanho de exibição- 1,3 polegadas em diagonal.
Resolução: Normalmente128x64 pixels(monocromo), mas resoluções mais elevadas (por exemplo, 128x128 ou 256x128) são possíveis, especialmente para versões a cores.
Cores: Monocromo (preto e branco) é o mais comum, mas há variantes de cores (geralmente RGB, às vezes com uma resolução mais alta).
Tecnologia: OLED (diodo emissor de luz orgânico), que fornece alto contraste, baixo consumo de energia e ângulos de visão amplos.
Brilho: Os OLEDs têm geralmente um brilho e um contraste mais elevados em comparação com os LCDs, e os níveis de preto sãopreto verdadeiroUma vez que os pixels individuais emitem luz diretamente.
Interfaces: Normalmente disponível emI2CeSPIcom um comprimento de 80 mm ou maisI2Csendo mais comum para cablagem fácil.

Parâmetros pormenorizados:

1	Nome da marca	Genyu
2	Número do modelo	GY12864-18
3	Modo de exibição	OLED ((Diodo Emitente de Luz Orgânico)
4	Cores	Branco
5	Tamanho	1.3 polegadas
6	Matriz de pontos	128 x 64 pixels
7	Tamanho do módulo	34.5 ((W) x23.0 ((H) x1.427 ((D) mm
8	Área de visualização	31.42 (W) x 16.7 ((H)mm
9	Área ativa	29.42 ((W) x14.7 ((H)mm
10	Tamanho do ponto	0.21(W) *0.21(H) mm
11	Pitch de ponto	0.23(W) *0.23(H) mm
12	IC de unidade	SH1106G
13	Interface	Interface 6800/8080, interface serial de 4 fios, I2C
14	Conector FPC	30PIN, solda
15	Voltagem	VDD=1,65~3,3V, Vin=3,5~4,2V
16	Ângulo de visão	160°

Display OLED de alto contraste de 1,3 polegadas 128x64 pontos SH1106 30PIN Soldagem FPC 0

Ecrãs OLED (de 0,42 a 3,12 polegadas):

Desenvolvemos principalmente telas OLED de tamanho pequeno e médio, incluindo 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" e 3,12", etc.

Podemos personalizar o FPC, Interface, Painel de Toque e placa de PCB com base em suas demandas.

Considerações de poder:

A maioria dos ecrãs OLED de 1,3 polegadas pode rodar em qualquer3.3Vou5VNo entanto, se você estiver usando um microcontrolador como oESP32, certifique-se de alimentar o ecrã OLED com uma tensão correspondente às suas necessidades (3,3 V para alguns ecrãs).

ICs de controlo OLED comuns para ecrãs de 1,3 polegadas:

SSD1306: Um dos controladores mais comuns usados em telas OLED de 1,3 polegadas com resolução de 128x64.
SSD1327: Outro controlador popular usado em monitores semelhantes, especialmente para OLEDs de maior resolução ou coloridos.
SH1106/SH1107: Encontrado em alguns monitores com o mesmo ou similar fator de forma e resolução.

Pinout para tela OLED de 1,3 polegadas (versão I2C):

Se você está usando uma versão I2C do1Display OLED de 0,3 polegadas(com um controlador comoSSD1306ouSSD1327), o pinout típico será:

CCC: Fornecimento de energia (geralmente 3,3 V ou 5 V).
GNDEm terra.
SCL: Linha de Relógio Serial (I2C).
SDA: Linha de dados em série (I2C).
RES (Reset): Pin de reinicialização (opcional para I2C).
DC (Dados/Comando): Data/Command pin (usado para SPI, normalmente ligado à terra para I2C).

Perguntas frequentes

1Q: Que produtos pode fornecer?

A. 1) Exibição LCD de segmento personalizado;

2) Módulos de exibição LCD gráfica/matriz de pontos monocromáticos;

3)Modulos de exibição micro OLED;

4) Painéis de exibição LCD TFT a cores;

5) Luzes de fundo LED.

2P: Onde está a sua fábrica?

A.O nosso escritório está em Shenzhen, Guangdong e a nossa fábrica está na província de Jiangxi.

3P: Você oferece uma amostra gratuita?

R: Para a primeira cooperação, serão cobradas amostras e o montante será devolvido na fase de encomenda em massa.

4Q: Qual é o prazo de entrega?

R: Para pequenas encomendas: 7-15 dias. Para produção em massa: 25-30 dias.

5P: Posso obter um preço mais baixo para os ecrãs OLED?

R: Sim, preço mais barato com encomenda de quantidades maiores/maiores.

6P: Como controla a qualidade dos produtos?

R: Todos os produtos são 100% inspecionados antes da expedição.
