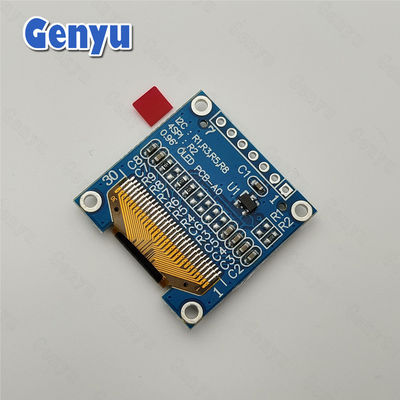

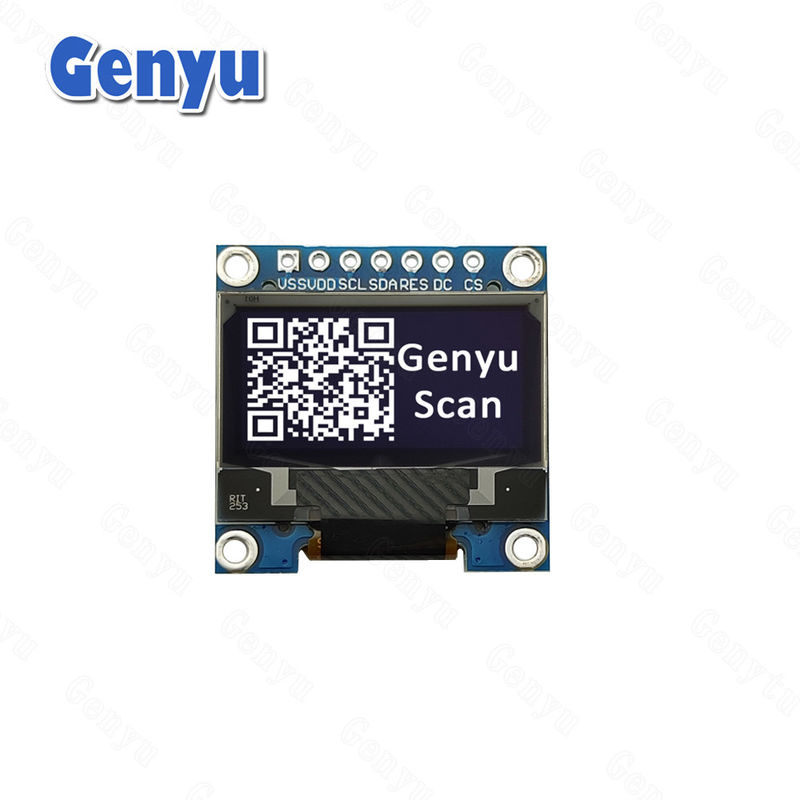

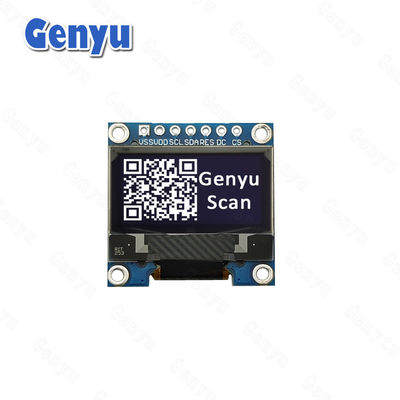

Interface SPI Modulo de Display OLED de 0,96 polegadas 128 * 64 pixels SSD1306 Driver

0.96 polegadas OLED Display Module 128 * 64 Pixels SSD1306 Driver com SPI Interface

Características principais:

1. Características de exibição:

   • Tipo: PMOLED (OLED de matriz passiva).

   • Tamanho0,96 polegadas (diagonal).

   • Resolução: Normalmente128x64 pixels.

   • Proporção de aspecto: Largo, permitindo texto e ícones detalhados.

   • Cores:

     • Monocromo: Cores únicas, como branco, azul ou amarelo.

     • Bicolor: cor de tela dividida (por exemplo, amarelo no topo, azul na parte inferior).

2. IC do condutor:

   • Comumente integrado comSSD1306ouSH1106, oferecendo compatibilidade com microcontroladores populares e placas de desenvolvimento.

3. Interface:

   • I2C: Interface de comunicação padrão para projectos de baixa contagem de pinos.

   • SPI: Disponível em alguns módulos para uma transmissão de dados mais rápida.

4. Fornecimento de energia:

   • Voltagem: Normalmente opera em:3.3Vou5V, dependendo do módulo.

5. Ângulo de visão:

   • Quase.180°, garantindo a visibilidade a partir de várias perspectivas.

6. Relação de contraste:

   • Relação de contraste elevada (normalmente10,000:1) para uma qualidade de exibição nítida e viva.

7. Factor de construção e forma:

   • Compacto e leve.

   • Disponíveis opções de PCB montadas ou flexíveis.

Parâmetros pormenorizados:

Ecrãs OLED (de 0,42 a 3,12 polegadas):

Desenvolvemos principalmente telas OLED de tamanho pequeno e médio, incluindo 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" e 3,12", etc.

Aplicações de um módulo de exibição PMOLED de 0,96 polegadas:

1. Dispositivos portáteis:

   • Relógios inteligentes, rastreadores de condicionamento físico e dispositivos de monitoramento de saúde.

2. Dispositivos de IoT:

   • Display de leituras de sensores, estado do dispositivo ou informações de conectividade.

3. Sistemas embutidos:

   • Usado em projetos baseados em microcontroladores para exibir dados, menus ou gráficos simples.

4. Eletrônicos portáteis:

   • Termômetros digitais, equipamento de teste ou dispositivos portáteis.

5. Automatização residencial:

   • Painéis de informação para sistemas domésticos inteligentes, como temperatura, umidade ou exibição de status.

6. Equipamento industrial:

   • Painéis de controlo compactos ou ecrãs de diagnóstico.
