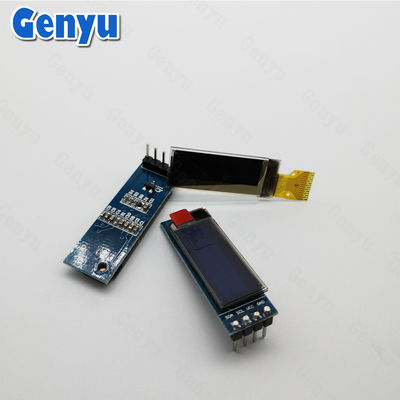

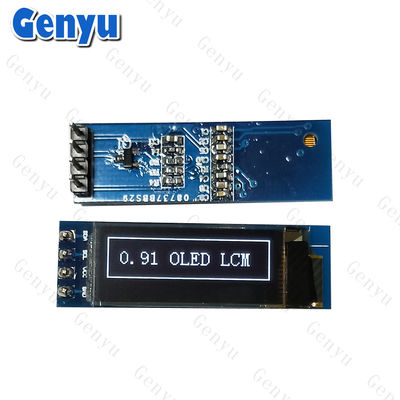

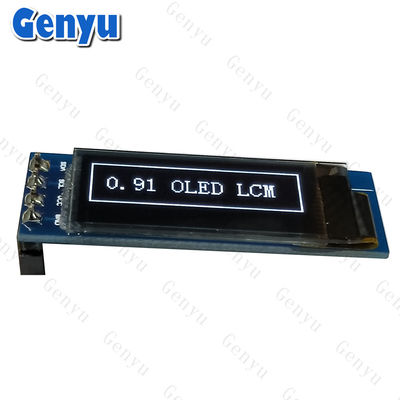

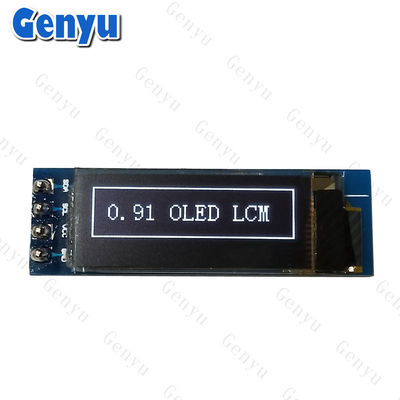

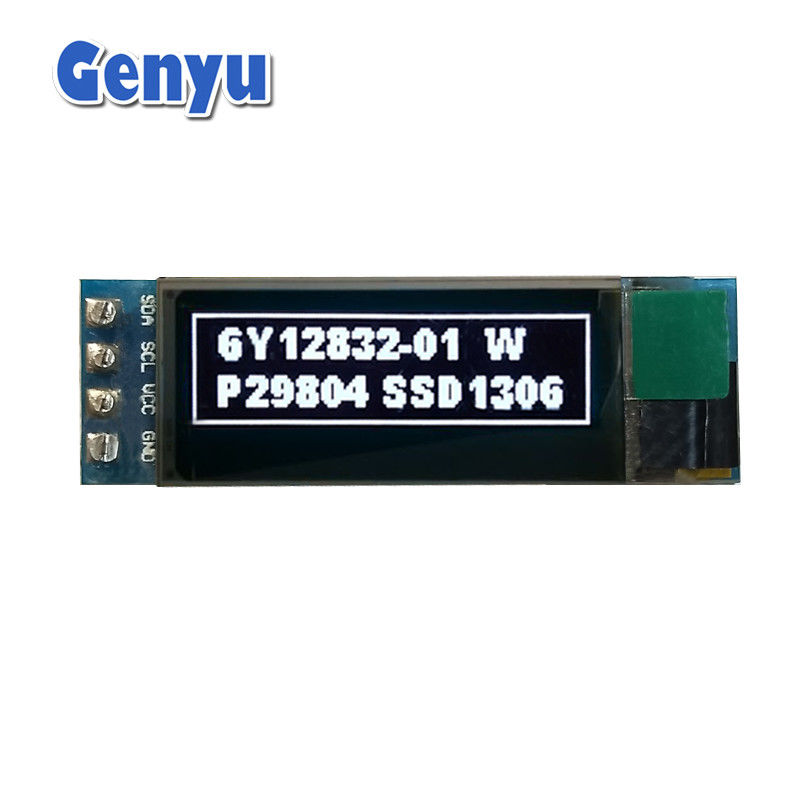

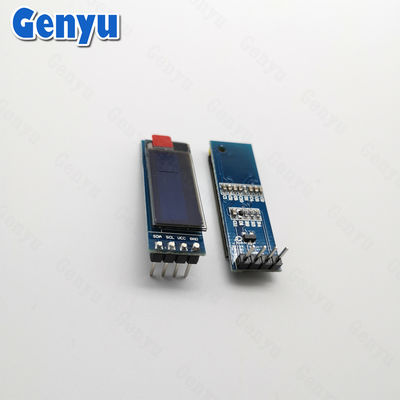

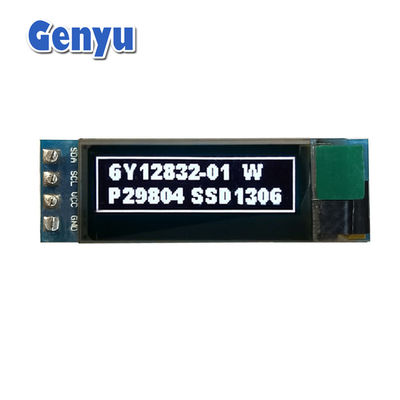

Módulo de exibição OLED branco de 0,91 polegada 128x32 pontos SSD1306 4PIN Interface I2C

0.91 polegadas OLED Display Module Branco 128x32 Dots SSD1306 4PIN I2C Interface

Características comuns:

1. Tamanho de exibição:

   • Tamanho diagonal0,91 polegadas.

   • Resolução:128x32pixel, é mais comum para telas menores.

2. Tipo OLED:Monocromático: A maioria dos ecrãs OLED de 0,91 polegadas sãomonocromático(geralmente branco, azul ou amarelo), o que significa que eles exibem uma cor contra um fundo preto

3. Interface:

   • I2C: A maioria dos módulos OLED de 0,91 polegadas utiliza oI2CInterface para comunicação, que requer apenas duas linhas de dados (SDApara dados eSCLI2C é conveniente para cablagem mais simples e velocidades de comunicação mais lentas.

   • SPI: Alguns módulos OLED de 0,91 polegadas podem também suportarSPI(Serial Peripheral Interface), que permite uma transferência de dados mais rápida, mas requer cablagem adicional.

4. IC do condutor:SSD1306: Este é um dos controladores OLED mais populares, amplamente utilizado em módulos de 0,91 polegadas

5. Fornecimento de energia:Os monitores OLED são relativamentede baixa potênciaOs sistemas de iluminação de LED são mais eficientes em relação aos LCDs tradicionais, porque não requerem uma iluminação de fundo, cada pixel emite a sua luz.3.3Vou5V(dependendo do modelo) para operar.

6. Instalação de PCB:PCB rígidosOutros são fornecidos com um PCB rígido, que é mais comum emIncorporadoouestacionárioaplicações como dispositivos portáteis, sensores e aparelhos.

Especificações pormenorizadas:

Ecrãs OLED (de 0,42 a 3,12 polegadas):

Desenvolvemos principalmente telas OLED de tamanho pequeno e médio, incluindo 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" e 3,12", etc.

Como usar um PCB OLED de 0,91 polegadas com Arduino:

Para conectar e utilizar um ecrã OLED de 0,91 polegadas com umArduino(ou outro microcontrolador), siga estes passos básicos:

1.Conectando o Display:

• Interface I2C (mais comum):

  • CCCpara um pin de 3,3 V ou 5 V no Arduino (dependendo das especificações do ecrã).

  • GNDpara o pin de terra (GND) no Arduino.

  • SCLpara o pin SCL no Arduino.

  • SDApara o pin SDA no Arduino.

• Interface SPI(se for caso disso):

  • CCCpara um pin de 3,3 V ou 5 V no Arduino.

  • GNDpara o pin GND.

  • SCK(Relógio Serial) para SCK pin no Arduino.

  • MOSI(Master Out Slave In) para pin MOSI no Arduino.

  • CS(Chip Select) para qualquer pin digital no Arduino (por exemplo, pin 10).
