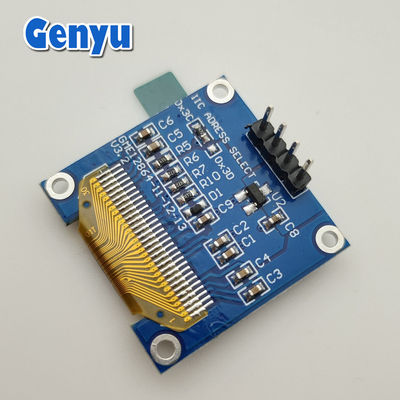

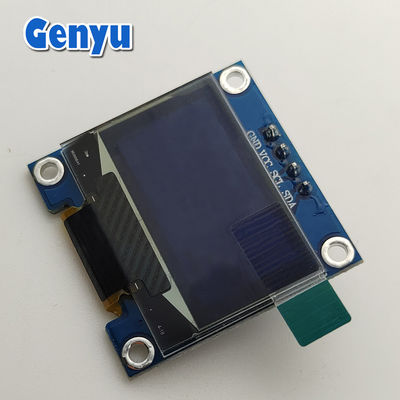

SSD1306 0,96' OLED Display Module Y&B 128x64 Dots 4PIN Interface I2C

0.96 polegadas OLED Display Module Y & B 128x64 Dots SSD1306 4PIN I2C Interface

Especificações de um módulo OLED de 0,96 polegadas:

1. Tamanho de exibição:

   • Tamanho diagonal0,96 polegadas.

   • Área ativaAproximadamente 21,74 mm x 10,86 mm.

2. Resolução:Comumente128x64 pixels

3. Tipo OLED:

   • Monocromático: Disponível em cores únicas como branco, azul ou amarelo.

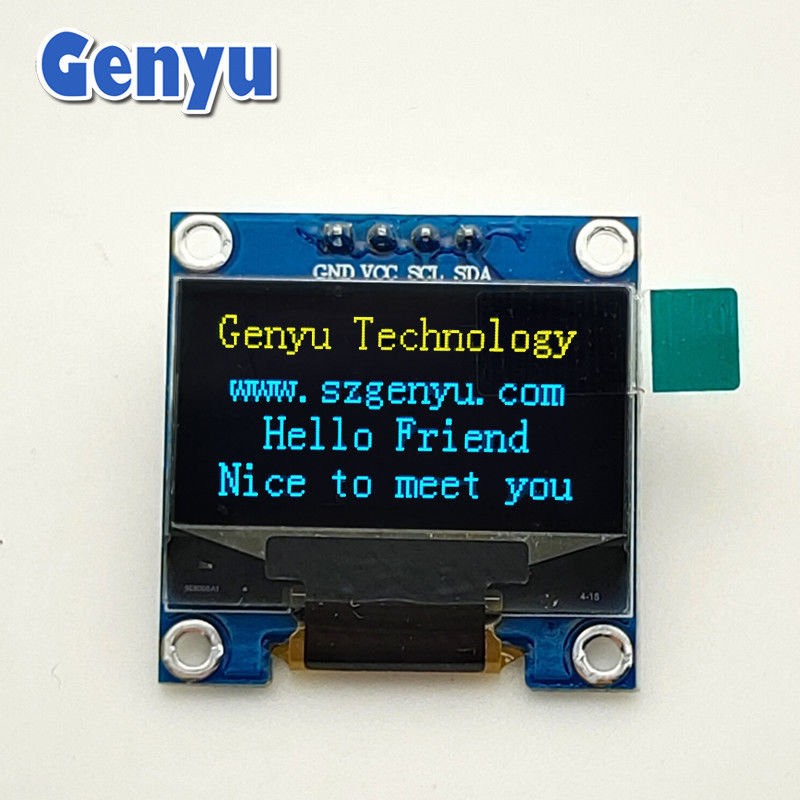

   • Bicolor: Mostra duas cores, como amarelo e azul, divididas horizontalmente.

4. IC do condutor:

   • SSD1306: O controlador mais utilizado para telas OLED de 0,96 polegadas.

   • SH1106: Outro controlador compatível, tipicamente com funcionalidade similar.

5. Interface:

   • I2C: Padrão para a maioria dos módulos OLED de 0,96 polegadas; usa dois fios (SDA, SCL) para comunicação de dados.

   • SPI: Algumas variantes suportam SPI para uma comunicação mais rápida.

6. Requisitos de energia:

   • Voltagem: Normalmente3.3Vou5V(dependendo do módulo).

   • Baixo consumo de energia devido à natureza auto-emissora dos OLED.

7. Ângulo de visão:

   • Grandes ângulos de visão, geralmente até170°.

8. Relação de contraste:

   • Extremamente elevado, tipicamente10,000:1, garantindo um texto e gráficos nítidos.

9. Fator de forma:

   • Compacto e leve, tornando-o adequado para aplicações de espaço limitado.

Parâmetros pormenorizados:

Ecrãs OLED (de 0,42 a 3,12 polegadas):

Desenvolvemos principalmente telas OLED de tamanho pequeno e médio, incluindo 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" e 3,12", etc.

Conectando um módulo OLED de 0,96 polegadas:

1. Cablagem (Interface I2C):

• CCC: Conectar à fonte de alimentação de 3,3 V ou 5 V (dependendo do módulo).

• GNDConexão terrestre.

• SCL: Conectar ao pin do relógio I2C (por exemplo, A5 no Arduino Uno).

• SDA: Conectar ao pin de dados I2C (por exemplo, A4 no Arduino Uno).

2. Cablagem (Interface SPI)(se for apoiado):

• CCCFonte de alimentação.

• GNDEm terra.

• SCLRelógio Serial.

• MOSIMestre fora, escravo dentro.

• CSChip Seleção.

• DCDados/Controlo de Comando.
